Anschluss-Messadapter

Schluss mit wackeligen Messungen am offenen Leitungsende: sicheres, steckbares Messen im Rohbau – mit WAGO WINSTA.

Messadapter Inomess Anschluss-Messadapter mit WAGO WINSTA und 4-mm-Messbuchsen

Neu · serienmäßig lieferbar

Inomess Anschluss-Messadapter

Der Anschluss-Messadapter mit WAGO WINSTA ist das fehlende Puzzleteil für jede Elektrofachkraft: Er ermöglicht eine einfache und sichere Messtechnik direkt an offenen Kabeln und Leitungen – ohne Sonderlösungen. So werden Messungen an offenen Anschlussleitungen, z. B. im Rohbau, endlich komfortabel und sicher.

Plug & Play WAGO WINSTA 4 mm Messbuchsen 1,5–2,5 mm²

Angebot anfordern Anleitung & Downloads

Technische Daten

Alle Daten im Überblick

Produkt	Anschluss-Messadapter mit WAGO WINSTA
Einsatz	Messen an offenen Leitungsenden an Wand und Decke – ideal im Rohbau, vor der Endmontage
Leiterquerschnitt	1,5 mm² bis 2,5 mm²
Anschluss	wiederverwendbare WAGO WINSTA Anschlussbuchse – steckbar und codiert
Messgeräte-Anschluss	Standard 4 mm Messbuchsen – universell mit jedem Mess- und Prüfgerät
Messungen	Schutzleiterwiderstand, Schleifenimpedanz, Riso, RCD-Check, Spannungsprüfung
Sicherheit	codierte Steckverbindung verhindert Verpolung und Fehlstecken
Verfügbarkeit	serienmäßig lieferbar

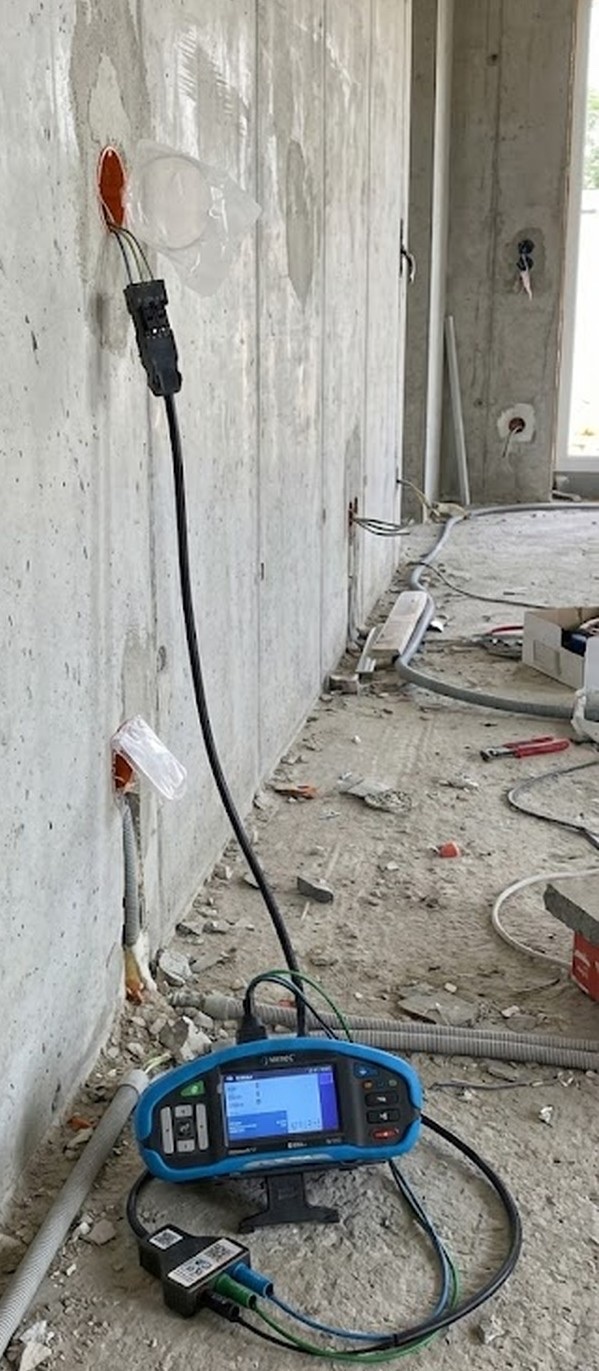

Anschluss-Messadapter beim Messen an offenen Leitungsenden im Rohbau

Anwendung

Messen, bevor die Dose sitzt

Der Rohbau steht, die Dosen sind noch nicht montiert, die Anschlussleitungen schauen aus Wand oder Decke – und die Erstprüfung muss trotzdem durchgeführt werden. Statt an offenen Drähten zu fummeln, klemmen Sie die WAGO WINSTA Buchse auf und messen sofort.

Aufklemmen

Wiederverwendbare WAGO WINSTA Anschlussbuchse auf das offene Leitungsende (1,5–2,5 mm²) aufklemmen.

Aufstecken

Anschluss-Messadapter aufstecken – codiert und verpolungssicher – und das Prüfgerät über die 4-mm-Buchsen anschließen.

Messen

Schutzleiterwiderstand, Schleifenimpedanz, Riso, RCD-Check oder Spannungsprüfung durchführen.

Anwendungsbeispiel

Erstprüfung nach VDE 0100-600 in der Rohinstallation: Messaufbauten lassen sich schnell ändern oder lösen, parallele Arbeitsprozesse werden unterstützt – Messungen sind bereits vor der Endmontage möglich.
